1.產品概述
GKYWG-66音叉液位開關是 種高穩定性、方便安裝的液位開關音叉由壓電晶體激勵產生振動，當音叉被液體或固體浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出 個開關量，用做料倉和管道等工況下的料位報警和聯鎖控制。音叉液位開關的結構及原理特性使其能夠取代任何機理的液位開關，它理想的穩定性可廣泛應用于石化、冶金、輕工、建材等行業中。
音叉液位開關分類：
經濟型音叉液位開關
高精度型音叉液位開關
高壓型音叉液位開關
（4-20MA信號)音叉液位開關
總線485型音叉液位開關
可選供電型音叉液位開關
雙供電型音叉液位開關
2.技術參數
●電源電壓：AC220V或DC24V
●防爆標志：Exd‖BT4
●工作溫度：-40~70℃
●工作壓力：小于2MPa
●介質密度： 低06g/cm3
●響應時間：約0.5秒
●輸出方式：SPDT繼電器(單刀雙擲)(AC220V/GADC30V/6A)
●輸出延時：0.5~60秒可調
●靈敏度：可設置10
●功耗：小于0.5W
●電氣接口：M20*1.5
●過程連接：NPT1"螺紋安裝法蘭安裝(可選
●外殼防護：IP66
●線制：四線制(屏蔽電纜4×1.5mm2)
●穩定性：軟硬件儀表數據毎秒校驗30次具有理想的穩定性。
●防雷：儀表具有防雷功能不用再次安裝浪涌保護器
3.產品特點
●適應性強：被測物料不同參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響。
●免于維護：由于音叉液位開關的檢測過程由電子電路完成，無活動部件，所以 經安裝投運便不需要維護。
●不需調校：由于音叉液位開關的檢測不受被測介質介電常數及密度的影響，所以無論測量何種液體都不需現場調校。
●防爆場所：產品經過防爆認證，可用在石油化工等行業。
4.儀表安裝

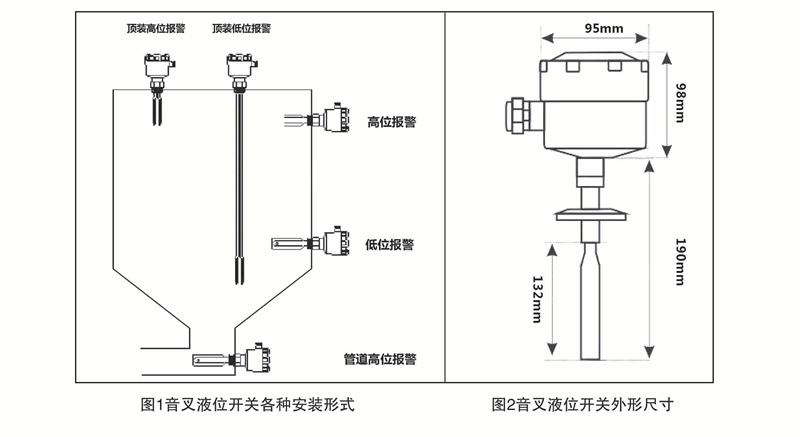

罐體上不同的安裝形式。滿足現場多種復雜工況條件，當油罐不方便在側面開孔時可以采取頂裝(在油罐的頂部安裝，安裝位置選擇應避開進料口物料沖擊的位置，也可安裝在管道上防止泵的無料運行。
5.電氣連接

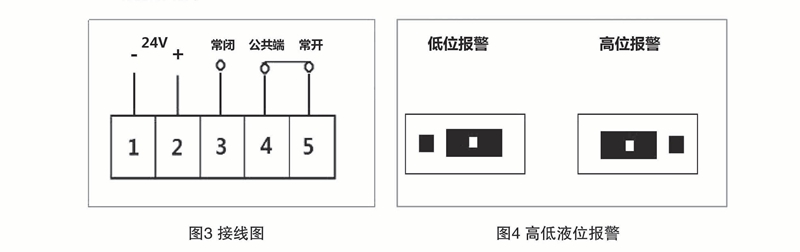

●音叉開關接線：圖3中1和2接線端為電源接線，儀表選型時24V和220AC可選，3和4為常閉接線端，4和5為常開接線端。
●高低位報警設置：高低位報警可在現場由安裝在電子單元上的高低位報警選擇跳塊進行設置。在左側時為高位報警，在右側時為低位報警(出廠時 般設為高位報警，也可以改變輸出接線)。
●高位報警：當物料淹沒傳感器中心端時(或儀表出現故障時)，發出高位報警信號(跳塊位置如圖4右圖所示)。
●低位報警：當物料低于傳感器中心端時(或儀表出現故障時】，發出低位報警信號(跳塊位置如圖4左圖所示)。
●打開儀表外殼上蓋，內有接線端子、撥動開關、發光二 管LED，靈敏度調節鈕。靈敏度調節鈕順時針旋轉，靈敏度降低；逆時針旋轉，靈敏度増高。通常岀廠時已標好無需調校，對于高粘度液體介質， 般調低靈敏度。
●測試 般調至高位報警，將音叉液位開關接上電源，燈亮將其提起后垂直插入水中，插入深度應大于25mm，此時輸出指示燈點滅；再將音叉提起離開水面，輸出指示燈變亮，說明儀表工作正常。

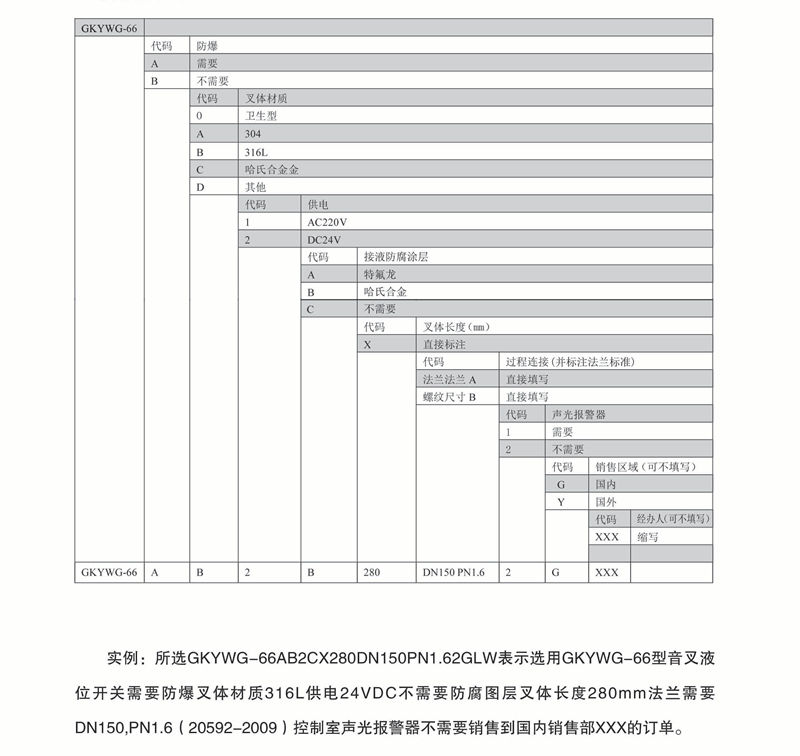

6.儀表選型
