JR25A、JR25B、JR25R、JR35A、JR35B、JR35R、JR45A、JR45B、JR45R、JR55A、JR55B、JR55R

CSR15、CSR20S、CSR20、CSR25S、CSR25、CSR30S、CSR30、CSR35、CSR45

CSR系列 鋼球沿著LM軌道和LM滑塊上經過精密研磨加工的4列滾動面進行滾動；通過組裝在LM滑塊上的端蓋板,

使鋼球列循環(huán)運動。LM滑塊采用保持板將鋼球保持住,因此即使抽出LM滑塊,鋼球也不會脫落。

本LM滾動導軌與擁有實際成績、廣獲好評的HSR型具有相同的內部結構，2根LM軌道呈交叉狀背面結合直

交,形成*體。由于進行了*高精度加工,LM滑塊的六面體的垂直度誤差在每100mm為2m之內。2個軌道之間的垂直度也為高精度加工,因此能得到非常高的正交精度。由于只需CSR型便可構成直交的直線運動系統,因此不需要傳統的滑動座架,X-Y運動的結構得到簡化,使小型化成為可能。

【4方向等負荷】

為使LM滑塊上的4個作用方向（徑向、反徑向和側向）均具有相同的額定載荷，各鋼球列被設計成按接觸

角45?配置，因此無論何種姿勢都可以使用。

【高剛性】

因鋼球的配置是采用具有良好平衡性的4列排列,所以力矩強勁,既能夠施加預負荷提升剛性,又可獲得順暢的直線運動。

與背面結合并用螺栓固定的HSR型LM滑塊相比,這種LM滑塊的剛性要高出50%。所以適合于用來構建要求高剛性的X-Y工作臺。

HRW17CA、HRW17CAM、HRW21CA、HRW21CAM、HRW27CA、HRW27CAM、HRW35CA、HRW35CAM、HRW50CA、HRW60CA

HRW12LRM、HRW14LRM、HRW17CR、HRW17CRM、HRW21CR、HRW21CRM、HRW27CR、HRW127CRM、HRW35CR、HRW35CRM、HRW50CR

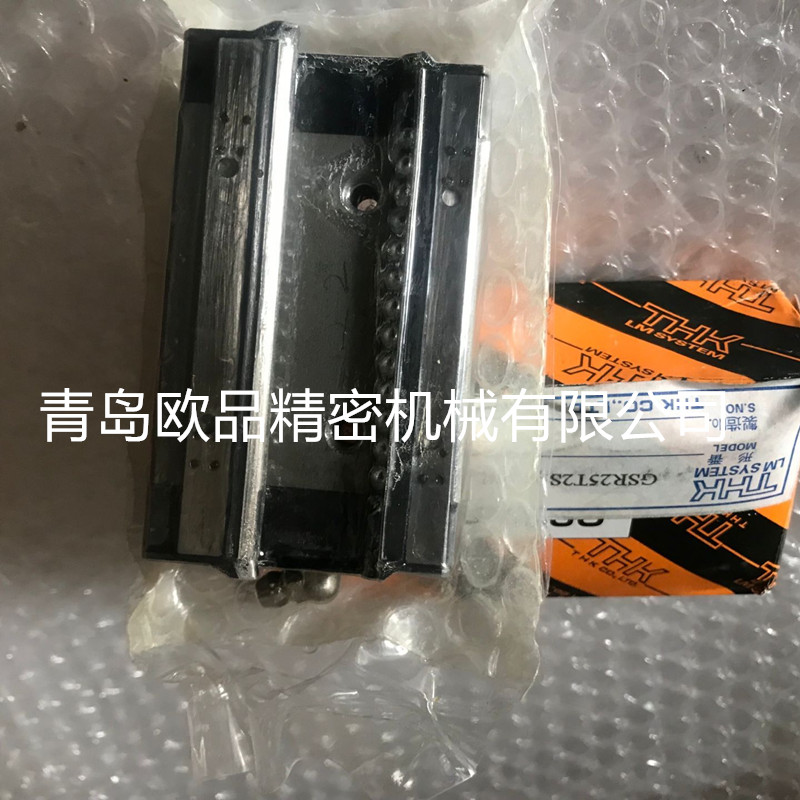

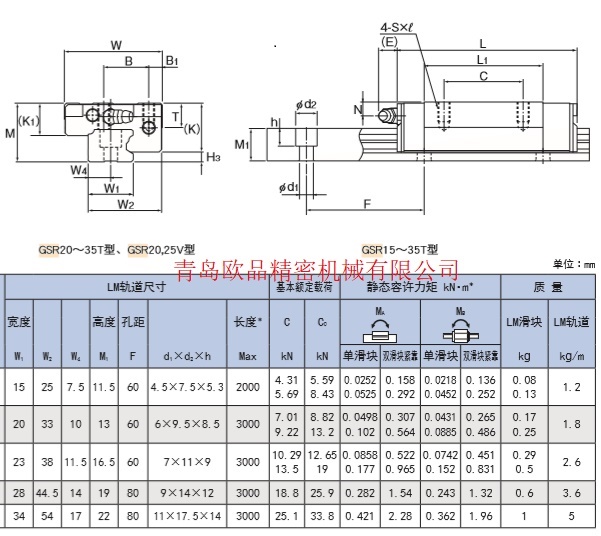

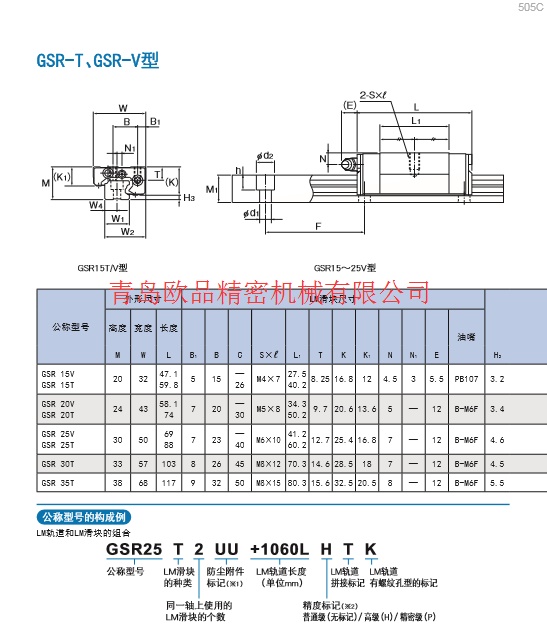

GSR15T、GSR15V、GSR20T、GSR20V、GSR25T、GSR25V、GSR30T、GSR35T

GSR25T-R、GSR25V-R、GSR30T-R、GSR35T-R

RSR3M、RSR3N、RSR5M、RSR5N、RSR7M、RSR7N、RSR9KM、RSR9N、RSR12VM、RSR12N、RSR1V5M、RSR15N、RSR20VM、RSR20N

LBS15、LBS20、LBS25、LBS30、LBS40、LBS50、LBS70、LBS85、LBS100

LBST20、LBST25、LBST30、LBST40、LBST50、LBST60、LBST70、LBST85、LBST100、LBST120、LBST150
